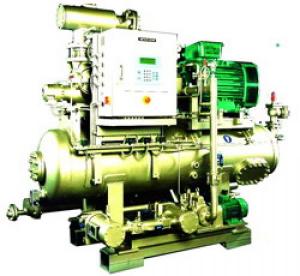

Агрегаты компрессорные APO-L

Агрегаты компрессорные APO-L

Агрегаты компрессорные APO-L предназначены для систем холодоснабжения холодильных камер, складов хранения, предприятий торговли, а также для обеспечения технологических процессов и промышленного кондиционирования.
Хладагенты: R717 или R22.
Количество агрегатов типоразмерного ряда: 12 на хладагенте R717,
12 на хладагенте R22.
Диапазон холодопроизводительности агрегатов: от 152 до 1863 кВт.
Диапазон температур кипения хладагента: от -40 до -15°С.
Диапазон температур конденсации хладагента: от +30 до +50°С.

Типоразмерный ряд

Агрегат

Холодопроизводительность, кВт

Агрегат

Холодопроизводительность, кВт

R717

R22



APO-L-N160VSD

152

APO-L-F160VSD

157

APO-L-N160VMD

190

APO-L-F160VMD

196

APO-L-N160VLD

227

APO-L-F160VLD

235

APO-L-N200VSD

301

APO-L-F200VSD

312

APO-L-N200VMD

380

APO-L-F200VMD

391

APO-L-N200VLD

459

APO-L-F200VLD

469

APO-L-N250VSD

602

APO-L-F250VSD

624

APO-L-N250VMD

755

APO-L-F250VMD

780

APO-L-N250VLD

901

APO-L-F250VLD

930

APO-L-N320VSD

1215

APO-L-F320VSD

1265

APO-L-N320VMD

1511

APO-L-F320VMD

1563

APO-L-N320VLD

1807

APO-L-F320VLD

1863



Номинальная холодопроизводительность при температурных режимах:
-температура конденсации хладагента +40°С;
-температура кипения хладагента -25°С;
-переохлаждение хладагента 5К;
-перегрев хладагента 10К.

Структура наименования



1- агрегат компрессорный с сальниковым (открытым) винтовым компрессором, низкотемпературный;
2- модель применяемого компрессора;
3 - исполнение агрегата;
4 - возможные опции.

Состав агрегата

Агрегаты представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает соединение гидравлических элементов агрегата трубопроводами и коммутацию шкафа управления с электрическими элементами агрегата. Для применения в составе системы холодоснабжения требуется подключение электрических кабелей от силового шкафа к приводному электродвигателю и к шкафу управления, а также подключение агрегата к трубопроводам системы: жидкостному (к испарителям), всасывающему (от испарителей), нагнетательному (к конденсатору), жидкостному (от конденсатора) и к трубопроводам маслоохладителя.

Компрессор

-Высокоэффективный открытый винтовой компрессор;

-Управление производительностью - плавное, от 15 до 100% (4 электромагнитных клапана, управляющих гидравлическим поршнем).

Приводной электродвигатель

-Напряжение питания - ~ 3-380-50 (ф-В-Гц);

-Частота вращения- 2950 об/мин;

-Класс защиты по ГОСТ 14254 - IP55 для R717, IP23 - для R22.

Масляный контур и маслоохладитель

-Агрегаты оборудованы маслоотделителем, подобранным по производительности компрессора и гарантирующим низкий унос масла в контур хладагента;

-Масляный контур обеспечивает смазку компрессора, а также гидравлическое давление для управления производительностью компрессора;

-Маслоотделитель - горизонтальный, включающий раму для монтажа компрессора и электродвигателя, подогреватель масла (2,0 кВт) с термостатом, два смотровых стекла для визуального контроля уровня масла. Оснащен блоком предохранительных клапанов, состоящим из двух установленных параллельно предохранительных клапанов с возможностью переключения линии аварийного сброса трехходовым краном (для обеспечения возможности демонтажа одного предохранительного клапана, например, для периодической поверки без вывода агрегата из эксплуатации). Конструкция маслоотделителя предусматривает две ступени сепарации масла:

- Первая ступень - сепарация масла в корпусе маслоотделителя за счет гравитационных сил;

Вторая ступень - сепарация масла на высокоэффективных фильтрах. Количество фильтрующих элементов определяется производительностью агрегата;

-Маслоохладитель - водоохлаждаемый (пластинчатый теплообменник) или охлаждаемый хладагентом (кожухотрубный теплообменник). Для зимней эксплуатации возможна установка трехходового терморегулирующего вентиля;

-Масляный фильтр - со стальным фильтрующим элементом, степень фильтрации до 300 микрон. Количество фильтров - 2. Масляные фильтры отсекаются запорными клапанами для обеспечения возможности замены фильтрующего элемента одного из фильтров без вывода агрегата из эксплуатации;

-Масляный насос - высоконадежный шестеренный насос. Привод насоса - электрический.

Трубопровод всасывания, оснащенный разборным всасывающим фильтром, обратным клапаном, датчиками давления и температуры;

Трубопровод нагнетания, оснащенный обратным клапаном с функцией запорного.

Экономайзер, представляющий собой пластинчатый или кожухотрубный теплообменник-переохладитель жидкого хладагента, обвязанный линейной автоматикой.

Система контроля, управления и автоматической защиты

-Манометры, заполненные глицерином:

-Высокого и низкого давления хладагента;

-Давления масла.

-Реле высокого давления для защиты от повышенного давления нагнетания;

-Датчики давления и температуры:

-Датчик давления всасывания для управления производительностью компрессора;

-Датчик температуры всасываемого газа для контроля перегрева на всасывании;

-Датчик высокого давления для управления работой вентиляторов конденсатора;

-Датчик температуры хладагента на нагнетании для защиты агрегата от недопустимо высокой температуры нагнетания;

-Датчик температуры масла для контроля температуры подачи масла в компрессор;

-Пылевлагозащищенный шкаф управления агрегатом, полностью скоммутированный с элементами агрегата (класс защиты по ГОСТ 14254 - IP54).
Функциональные возможности шкафа управления:

-Управление работой компрессора (пуск, останов, задержка пуска, регулировка производительности);

-Автоматическая защита компрессора (контроль пуска, давлений нагнетания и всасывания, температуры нагнетания, температуры масла, защита от перегрузки по току);

-Выдача сигнала на закрытие электромагнитного клапана на линии подачи хладагента в испаритель при аварии;

-Индикация режимов работы агрегата на панели оператора;

-Аварийное отключение агрегата.

Рама

-Изготовлена из стального проката, обладает высокой жесткостью;

-Окрашена высококачественной порошковой эмалью, устойчивой к неблагоприятным воздействиям окружающей среды;

-Обеспечивает удобный доступ ко всем элементам агрегата для технического обслуживания и ремонта;

-Обеспечивает простоту крепления агрегата к фундаменту на месте установки.

Дополнительные опции

-Охлаждение масла с помощью термосифона (Опция T), включает в себя пластинчатый или кожухотрубный теплообменник, приоритетный ресивер
с запорной арматурой и предохранительным клапаном (не установлен на общей раме агрегата), эжектор (не установлен на общей раме агрегата).

Документация, поставляемая с изделием:

-Паспорт

-Руководство по эксплуатации

-Схема электрическая принципиальная

-Паспорта на сосуды, работающие под давлением

-Паспорта на предохранительные клапаны

-Разрешение на применение Ростехнадзора РФ

-Сертификат ГОС-Р.
