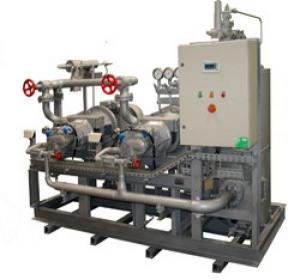

Агрегаты компрессорные AMO-L

Агрегаты компрессорные AMO-L

Компрессорные агрегаты предназначены для систем холодоснабжения холодильных камер, складов хранения, предприятий торговли, а также для обеспечения технологических процессов и промышленного кондиционирования.
Хладагенты: R717 или R22.
Количество агрегатов типоразмерного ряда: 5 на хладагенте R717,
5 на хладагенте R22.
Диапазон холодопроизводительности агрегатов: от 61 до 344 кВт.
Диапазон температур кипения хладагента: от -40 до -15°С.
Диапазон температур конденсации хладагента: от +30 до +50°С.

Типоразмерный ряд

Агрегат

Холодопроизводительность, кВт



R717

R22

AMO-L-OSNA7471

61

70

AMO-L-OSNA8571

101

115

AMO-L-2XOSNA7471

123

140

AMO-L-2XOSNA8571

201

229

AMO-L-3XOSNA8571

302

344

Номинальная холодопроизводительность при температурных режимах:
-температура конденсации хладагента +35°С;
-температура кипения хладагента -35°С;
-переохлаждение хладагента 0К;
-перегрев хладагента 5К.

Типоразмерный ряд

Агрегат

Холодопроизводительность, кВт



R717

R22

AMO-L-OSNA7471

61

70

AMO-L-OSNA8571

101

115

AMO-L-2XOSNA7471

123

140

AMO-L-2XOSNA8571

201

229

AMO-L-3XOSNA8571

302

344

Номинальная холодопроизводительность при температурных режимах:
-температура конденсации хладагента +35°С;
-температура кипения хладагента -35°С;
-переохлаждение хладагента 0К;
-перегрев хладагента 5К.

Состав агрегата

Агрегаты представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает сое-динение гидравлических элементов агрегата трубопроводами и коммутацию шкафа управления с электрическими элементами агрегата. Для применения в составе системы холодоснабжения требуется подключение электрических кабелей от силового шкафа к приводному электродвигателю и к шкафу управления, а также подключение агрегата к трубопроводам системы: жидкостному (к испарителям), всасывающему (от испарителей), нагнетательному (к конденсатору), жидкостному (от конденсатора) и к трубопроводам маслоохладителя.

Компрессор

-Высокоэффективный открытый винтовой компрессор;

-Управление производительностью - плавное, от 15 до 100% (4 электромагнитных клапана, управляющих гидравлическим поршнем).

Приводной электродвигатель

-Напряжение питания - ~ 3-380-50 (ф-В-Гц);

-Частота вращения- 2960 об/мин;

-Класс защиты по ГОСТ 14254 - IP55 для R717, IP23 - для R22.

Масляный контур и маслоохладитель

-Агрегаты оборудованы маслоотделителем, подобранным по производительности компрессора и гарантирующим низкий унос масла в контур хладагента;

-Масляный контур обеспечивает смазку компрессора, а также гидравлическое давление для управления производительностью компрессора;

-Маслоотделитель - вертикальный, включающий раму для монтажа компрессора и электродвигателя, подогреватель масла (2,0 кВт) с термостатом, два смотровых стекла для визуального контроля уровня масла. Оснащен блоком предохранительных клапанов, состоящим из двух установленных параллельно предохранительных клапанов с возможностью переключения линии аварийного сброса трехходовым краном (для обеспечения возможности демонтажа одного предохранительного клапана, например, для периодической поверки без вывода агрегата из эксплуатации). Конструкция маслоотделителя предусматривает две ступени сепарации масла:

- Первая ступень - сепарация масла в корпусе маслоотделителя за счет гравитационных сил;

Вторая ступень - сепарация масла на высокоэффективных фильтрах. Количество фильтрующих элементов определяется производительностью агрегата;

-Маслоохладитель - водоохлаждаемый (пластинчатый теплообменник) или охлаждаемый хладагентом (кожухотрубный теплообменник). Для зимней эксплуатации возможна установка трехходового терморегулирующего вентиля;

-Масляный фильтр - со стальным фильтрующим элементом, степень фильтрации до 300 микрон. Количество фильтров - 2. Масляные фильтры отсекаются запорными клапанами для обеспечения возможности замены фильтрующего элемента одного из фильтров без вывода агрегата из эксплуатации;

-Масляный насос - высоконадежный шестеренный насос. Привод насоса - электрический.

Трубопровод всасывания, оснащенный разборным всасывающим фильтром, обратным клапаном, датчиками давления и температуры;

Трубопровод нагнетания, оснащенный обратным клапаном с функцией запорного.

Экономайзер, представляющий собой пластинчатый или кожухотрубный теплообменник -переохладитель жидкого хладагента, обвязанный линейной автоматикой.

Система контроля, управления и автоматической защиты

-Манометры, заполненные глицерином:

-Высокого и низкого давления хладагента;

-Давления масла.

-Реле высокого давления для защиты от повышенного давления нагнетания;

-Датчики давления и температуры:

-Датчик давления всасывания для управления производительностью компрессора;

-Датчик температуры всасываемого газа для контроля перегрева на всасывании;

-Датчик высокого давления для управления работой вентиляторов конденсатора;

-Датчик температуры хладагента на нагнетании для защиты агрегата от недопустимо высокой температуры нагнетания;

-Датчик температуры масла для контроля температуры подачи масла в компрессор;

- Пылевлагозащищенный шкаф управления агрегатом, полностью скоммутированный с элементами агрегата (класс защиты по ГОСТ 14254 - IP54).

Функциональные возможности шкафа управления:

-Управление работой компрессора (пуск, останов, задержка пуска, регулировка производительности);

-Автоматическая защита компрессора (контроль пуска, давлений нагнетания и всасывания, температуры нагнетания, температуры масла, защита от перегрузки по току);

-Выдача сигнала на закрытие электромагнитного клапана на линии подачи хладагента в испаритель при аварии;

-Индикация режимов работы агрегата на панели оператора;

-Аварийное отключение агрегата.

Рама

-Изготовлена из стального проката, обладает высокой жесткостью;

-Окрашена высококачественной порошковой эмалью, устойчивой к неблагоприятным воздействиям окружающей среды;

-Обеспечивает удобный доступ ко всем элементам агрегата для технического обслуживания и ремонта;

-Обеспечивает простоту крепления агрегата к фундаменту на месте установки.

Дополнительные опции

-Охлаждение масла с помощью термосифона (Опция T), включает в себя
пластинчатый или кожухотрубный теплообменник, приоритетный ресивер
с запорной арматурой и предохранительным клапаном (не установлен на
общей раме агрегата), эжектор (не установлен на общей раме агрегата).

Документация, поставляемая с изделием:

-Паспорт

-Руководство по эксплуатации

-Схема электрическая принципиальная

-Паспорта на сосуды, работающие под давлением

-Паспорта на предохранительные клапаны

-Разрешение на применение Ростехнадзора РФ

-Сертификат ГОС-Р.
