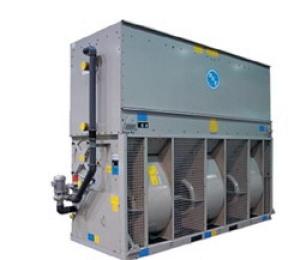

Конденсаторы VXC

Конденсаторы VXC

Конденсаторы VXC поставляются в виде отдельных секций: секции змеевика и секции поддона с вентиляторами.
Хладагент - R717, R22 или R404A.
Тепловая мощность от 61 до 6652 кВт.
Расчетное давление 22 Бар.
Максимальная температура хладагента на входе 120°С.
Минимальная температура хладагента в змеевике -20°С.

Состав конденсатора

Количество моделей в серии - 60 шт.

Конденсаторы VXC поставляются в виде отдельных секций: секции змеевика и секции поддона с вентиляторами. При установке на месте эксплуатации требуют соединения секций согласно прилагаемой документации и подключения трубопроводов хладагента, трубопроводов входа и выхода воды, а также трубопровода подпитки воды.
Принцип действия. Хладагент циркулирует внутри труб змеевика конденсатора, которые по всей длине орошаются снаружи оборотной водой. Воздух одновременно продувается снизу вверх снаружи змеевика, что приводит к испарению небольшой части оборотной воды. В процессе испарения воды отводится тепло от наружной поверхности змеевика и хладагент, протекающий внутри змеевика, конденсируется.
Секция змеевика
-Высокоэффективный стальной оцинкованный теплообменник, конструкция которого обеспечивает малые потери давления и свободный слив хладагента за счет наклона труб. В корпусе секции теплообменник установлен на раме из оцинкованной стали;
-Системы распределения воды в состав которой входят: быстросъемные распределяющие рукава из ПВХ и форсунки большого диаметра, ориенти рованные для оптимизации распределения воды по наружной поверхности змеевика;
-Система отделения воды, представляющая собой легкосъемную конструкцию состоящую из трех различных каплеотбойников изготовленных из ПВХ, стойкого к воздействию солнечных лучей. Конструкция системы обеспечивает низкие потери давления воздуха и удобство её демонтажа для сервисного обслуживания.
Секция поддона
-Секция поддона, изготовленная из оцинкованной стали;
-Центробежный вентилятор;
-Вал вентилятора на подшипниках;
 -Электродвигатель вентилятора (класс защиты IP55);
-Вертикальные водяные насосы, полностью обвязанные от фильтра на всасывании до системы распределения воды;
-Трубопровод, установленный между нагнетанием насоса и патрубком перелива с перепускным клапаном;
-Клапан подпитки поплавкового типа;
-Люк для доступа к клапану подпитки и фильтру, размещенным внутри поддона.
Дополнительные опции
-Подогреватели воды в поддоне для условий зимней эксплуатации;
-Вынесенный поддон. В конденсаторе предусмотрено увеличенное сливное отверстие, при этом буферная емкость (в комплект поставки не входит) может размещаться в отапливаемом помещении;
-Система контроля уровня воды в поддоне;
-Заслонки регулирования производительности (обеспечивают плавное управление производительностью конденсатора путем прикрытия воздушного тракта вентиляторов);
-Датчики для контроля температуры обмоток электродвигателя при частотном регулировании электродвигателей вентиляторов (частотный регулятор в комплект поставки не входит);
-Двухскоростной электродвигатель для ступенчатого регулирования производительности;
-Система привода Baltiguard. Два электродвигателя разной мощности на одном валу для ступенчатого регулирования производительности;
-Многоконтурный змеевик;
-Предконденсатор (применяется при температурах нагнетания свыше 100°С);
-Кожух на выходе воздуха из конденсатора.
Документация, поставляемая с изделием:
-Паспорт
-Инструкция по установке, работе и уходу
-Разрешение на применение Ростехнадзора РФ.
