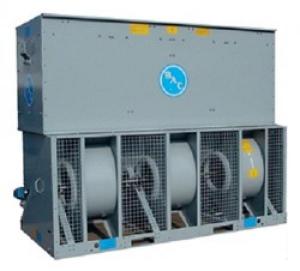

Градирни открытого типа VXT

Градирни открытого типа VXT

Градирни открытого типа производства Baltimore Aircoil Company (Бельгия) предназначены для охлаждения воды в системах оборотного водоснабжения.
Расход воды от 1,6 до 1230 л/с;
Тепловая мощность от 99 до 13900 кВт.
Минимальный перепад температур между температурой воды на выходе и температурой влажного термометра - 4°С.

Состав градирни

Количество моделей в серии - 56 шт.

Градирни VXT поставляются в виде отдельных секций: теплопередающей секции и секции поддона с вентиляторами. При установке на месте эксплуатации требуют соединения секций согласно прилагаемой документации и подключения трубопроводов входа и выхода воды, а также трубопровода подпитки воды.
Принцип действия. Вода от источника тепла подается на форсунки и разбрызгивается на орошаемую поверхность. Воздух одновременно продувается снизу вверх, обтекая орошаемую поверхность и испаряя небольшую часть воды. За счет испарения отбирается тепло от оставшейся части воды. Охлажденная воды стекает в поддон градирни, откуда она возвращается к источнику тепла.
Теплопередающая секция
-Теплообменная орошаемая поверхность образована специально разработанными и подобранными компанией BaltimoreAircoilCompany волнообразными пластинами. Пластик, используемый в качестве материала для орошаемой поверхности, не поддерживает горения, самозатухающий и стойкий к воздействию плесени, разлагающихся органических веществ и бактерий;
-Система распределения и разбрызгивания воды, в состав которой входят быстросъемные распределяющие рукава из ПВХ и быстросъемные форсунки большого диаметра, сконструированные для оптимизации распределения воды по наружной поверхности и снижения риска их засорения;
-Каплеуловители;
-Корпус секции собран из стальных панелей, предварительно подвергнутых горячему цинкованию и имеющих специальное покрытие BALTPLUS для защиты от коррозии.
Конструкция секции обеспечивает простоту и удобство технического обслуживания.
Секция поддона
-Корпус секции выполнен из проката и штампованных панелей, подвергнутых горячему цинкованию и имеющих специальное покрытие BALTPLUSдля защиты от коррозии;
-Центробежные вентиляторы со специальным профилем, статически и динамически сбалансированные, имеющие антикоррозионное покрытие лопастей BALTIBOND. Вентиляторы размещены в специально разработанном корпусе с входным кольцом для сглаживания входа воздуха. Четырехгранный дефлектор на нагнетании вентилятора, смонтированный внутри скошенной стороны поддона, минимизирует статические потери давления и предотвращает попадание капель на лопасти вентилятора. Вентиляторы через стальной полый вал большого диаметра (градирни модели VXT-135 и меньше оснащаются сплошным валом) приводятся в действие высокоэффективными асинхронными электродвигателями (класс защиты IP33, класс изоляции F). Модели градирен с полым валом оснащаются флюгером на входе воздуха для улучшения эффективности вентилятора путем предотвращения предварительной закрутки потока, которая должна была бы образоваться при использовании трубчатого вала большого диаметра;
-Латунный поплавковый клапан приводимый в действие полистироловым поплавком большого диаметра;
-Для обеспечения доступа внутрь секции поддона предусмотрен герметичный круглый люк;
-Съемный фильтр с большой поверхностью фильтрации и воронкогасителем, позволяющим снизить частоту сервисного обслуживания;
-Все движущиеся части защищены экранами или сплошными панелями. Донные экраны или сплошные донные панели поставляются в качестве опции.
Дополнительные опции
-Подогреватели воды в поддоне для условий зимней эксплуатации;
-Вынесенный поддон. В конденсаторе предусмотрено увеличенное сливное отверстие, при этом буферная емкость (в комплект поставки не входит) может размещаться в отапливаемом помещении;
-Система контроля уровня воды в поддоне;
-Заслонки регулирования производительности (обеспечивают плавное управление производительностью конденсатора путем прикрытия воздушного тракта вентиляторов);
-Датчики для контроля температуры обмоток электродвигателя при частотном регулировании электродвигателей вентиляторов (частотный регулятор в комплект поставки не входит);
-Двухскоростной электродвигатель для ступенчатого регулирования производительности;
-Система привода Baltiguard. Два электродвигателя разной мощности на одном валу для ступенчатого регулирования производительности;
-Донные панели и экраны.
Документация, поставляемая с изделием:
-Инструкция по установке, работе и уходу.
