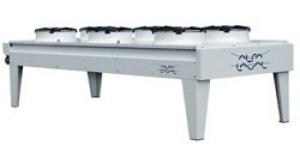

Охладители жидкости серии AlfaBlue BDD

Охладители жидкости серии AlfaBlue могут применяться в холодильных установках, системах кондиционирования воздуха и в охлаждении промышленных сред (охлаждение воды или других жидкостей).
Диапазон производительности: от 82 до 1028 кВт.

Типоразмерный ряд

Модель	Диаметр вентиляторов	Количество вентиляторов			Размер теплообменника
		800мм	910мм	1000мм
BDDT	910мм	-	2-5	-	A,B,C,D
BDDS	800/910мм	2-6		-	A,B,C,D
BDDL	800/910/1000мм			2-5	A,B,C,D
BDDQ					A,B,C
BDDR					A,B

Состав охладителя жидкости

Воздушные охладители жидкости BDDсконструированы с учетом требований простоты монтажа и технического обслуживания.

Состав
Теплообменник
Благодаря комбинации специальной гофрированной формы ламелей с усовершенствованными гладкими трубами теплообменник обеспечивает высокую теплопередачу при минимальном объеме заправки жидкостью. В стандартном исполнении теплообменник изготавливают из медных труб и алюминиевых ребер с шагом 2,1 мм. В состав охладителей жидкости серии BDDвходят два полностью независимых теплообменника, имеющих независимые входы и выходы. Коллектора каждого теплообменника оснащены дренажным и вентиляционным клапанами. Каждый теплообменник проходит испытания на прочность и герметичность сухим воздухом давлением 10 бар (расчетное давление 9 бар).
Корпус и рама
Корпус изготовлен из окрашенных стальных оцинкованных листов. Конструкция рамы обеспечивает высокую жесткость для тяжелых условий работы. Специальная конструкция рамы защищает трубки теплообменника от вибрации и теплового расширения во время транспортировки и работы охладителя жидкости. Опоры изготовлены из оцинкованной стали. Длина опор подобрана таким образом, чтобы обеспечить равномерный расход воздуха через теплообменник.
Электродвигатели вентиляторов
В серии BDDприменяются экономичные высокоэффективные вентиляторы диаметрами 800, 910 и 1000 мм со стандартным электродвигателем для подключения к электросети Зф-380В-50Гц. Электродвигатели с внешним ротором изготовлены по классу защиты IP54 согласно DIN40050. Встроенная тепловая защита предохраняет обмотки электродвигателя от перегрева. Доступны для заказа пять вариантов охладителей жидкости по уровню шума вентиляторов: (Т) вентилятор высокой производительности, (S) стандартный, (L) низкий, (Q) тихий, (R) бытовой уровень шума.
Сертификация
Система качества производства Альфа Лаваль сертифицирована в соответствии с ISO9001. Все изделия произведены согласно СЕ правилам. Все серии охладителей жидкости (кроме аммиачных) прошли сертификацию в Eurovent "CertifyАН".
