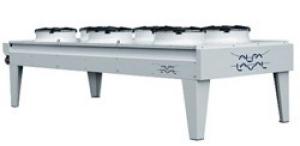

Конденсаторы воздушного охлаждения BCDКонденсаторы воздушного охлаждения BCD производства компании AlfaLavalпредназначены для работы в холодильных установках и системах кондиционирования воздуха.
Хладагенты: R22, R404A, R134a, R407C и R717. Диапазон производительности: от 123 до 940 кВт. Диапазон производительности для R717: от 80 до 1300 кВт.
Типоразмерный ряд
|
Модель
|
Диаметр вентиляторов
|
Количество вентиляторов
|
Размер теплообменника
|
|
800мм
|
910мм
|
1000мм
|
800мм
|
910мм
|
1000мм
|
|
BCDT
|
910мм
|
-
|
2-5
|
-
|
-
|
А,В,С
|
-
|
|
BCDS
|
800/910мм
|
2-6
|
2-5
|
А,В,С
|
А,В,С
|
|
BCDL
|
800/910/1000мм
|
А,В,С
|
А,В,С
|
А,В,С
|
|
BCDQ
|
800/910/1000мм
|
А,В
|
А,В
|
|
BCDR
|
800/910/1000мм
|
А,В
|
А,В
|
Состав конденсатора
Конденсаторы воздушного охлаждения BCD сконструированы с учетом требований простоты монтажа и технического обслуживания.
Состав
Теплообменник
Благодаря комбинации специальной гофрированной формы ламелей с усовершенствованной системой оребрения труб теплообменник обеспечивает высокую теплопередачу при минимальном объеме заправки хладагентом. В стандартном исполнении теплообменник изготавливают из медных труб и алюминиевых ребер с шагом 2,1 мм. В конденсаторах серии BCD два независимых входа и выхода позволяют использовать два полностью независимых теплообменника. Каждый теплообменник проходит испытания на прочность и герметичность сухим воздухом давлением 34 бар (расчетное давление 31 бар) и поставляется заправленным азотом. Благодаря комбинации трубок из нержавеющей стали и разработанному компанией Альфа Лаваль новому типу ребер с гофрированной поверхностью аммиачные теплообменники серии AlfaBlueобеспечивают прекрасную теплопередачу.
Корпус и рама
Корпус изготовлен из окрашенных стальных оцинкованных листов (класс коррозионной стойкости С4). Конструкция рамы обеспечивает высокую жесткость для тяжелых условий работы. Специальная конструкция рамы защищает трубки теплообменника от вибрации и теплового расширения во время транспортировки и работы конденсатора. Опоры изготовлены из оцинкованной стали. Длина опор подобрана таким образом, чтобы обеспечить равномерный расход воздуха через теплообменник.
Электродвигатели вентиляторов
В серии BCDприменяются экономичные высокоэффективные вентиляторы диаметрами 800, 910 и 1000 мм со стандартным электродвигателем для подключения к электросети Зф-380В-50Гц. Электродвигатели с внешним ротором изготовлены по классу защиты IP54 согласно DIN40050. Встроенная тепловая защита предохраняет обмотки электродвигателя от перегрева. Доступны для заказа пять вариантов конденсаторов по уровню шума вентиляторов: (Т) вентилятор высокой производительности, (S) стандартный, (L) низкий, (Q) тихий, (R) бытовой уровень шума.
Сертификация
Система качества производства Альфа Лаваль сертифицирована в соответствии с ISO9001. Все изделия произведены согласно СЕ правилам. Все серии конденсаторов (кроме аммиачных) прошли сертификацию в Eurovent "CertifyАН". |
|
