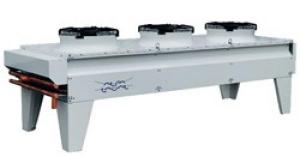

Конденсаторы воздушного охлаждения ВС

Конденсаторы воздушного охлаждения ВС производства компании AlfaLavalпредназначены для работы в холодильных установках и системах кондиционирования воздуха.

Хладагенты: R22, R404A, R134a, R407C и R717.
Диапазон производительности: от 15 до 437 кВт.
Диапазон производительности для R717: от 20 до 545 кВт

Типоразмерный ряд

Модель	Диаметр вентиляторов	Количество вентиляторов(мм)					Размер теплообменника
		630	630L	800	910	1000	630мм	630Lмм	800мм	910мм	1000мм
ВСMT	910мм	-	-	-	1-4	-	-	-	-	А,В,С	-
BCMS	630,630L,800/910мм	1-4	1-3	1-5			В,С	В,С	А,В,С
BCML	630,630L, 800/910/1000мм					1-4	А,В,С	А,В,С			А,В,С
BCMQ							А,В,С	А,В,С
BCMR							А,В	А,В

Состав конденсатора

Конденсаторы воздушного охлаждения ВС сконструированы с учетом требований простоты монтажа и технического обслуживания.

Состав
Теплообменник
Благодаря комбинации специальной гофрированной формы ламелей с усовершенствованной системой оребрения труб теплообменник обеспечивает высокую теплопередачу при минимальном объеме заправки хладагентом. В стандартном исполнении теплообменник изготавливают из медных труб и алюминиевых ребер с шагом 2,1 мм. Каждый теплообменник проходит испытания на прочность и герметичность сухим воздухом давлением 34 бар (расчетное давление 31 бар) и поставляется заправленным азотом. Благодаря комбинации трубок из нержавеющей стали и разработанному компанией Альфа Лаваль новому типу ребер с гофрированной поверхностью аммиачные теплообменники серии AlfaBlueобеспечивают прекрасную теплопередачу.
Корпус и рама
Корпус изготовлен из окрашенных стальных оцинкованных листов (класс коррозионной стойкости С4). Конструкция рамы обеспечивает высокую жесткость для тяжелых условий работы. Специальная конструкция рамы защищает трубки теплообменника от вибрации и теплового расширения во время транспортировки и работы конденсатора. Опоры изготовлены из оцинкованной стали. Длина опор подобрана таким образом, чтобы обеспечить равномерный расход воздуха через теплообменник.
Электродвигатели вентиляторов
В серии ВС применяются экономичные высокоэффективные вентиляторы диаметрами 630, 800, 910 и 1000 мм со стандартным электродвигателем для подключения к электросети Зф-380В-50Гц. Электродвигатели с внешним ротором изготовлены по классу защиты IP54 согласно DIN40050. Встроенная тепловая защита предохраняет обмотки электродвигателя от перегрева. Доступны для заказа пять вариантов конденсаторов по уровню шума вентиляторов: (Т) вентилятор высокой производительности, (S) стандартный, (L) низкий, (Q) тихий, (R) бытовой уровень шума.
Сертификация
Система качества производства Альфа Лаваль сертифицирована в соответствии с ISO9001. Все изделия произведены согласно СЕ правилам. Все серии конденсаторов (кроме аммиачных) прошли сертификацию в Eurovent "CertifyAN".
