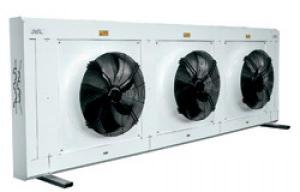

Конденсаторы воздушного охлаждения АС
Конденсаторы воздушного охлаждения АС производства компании AlfaLavalпредназначены для работы в холодильных установках и системах кондиционирования воздуха.
Хладагенты: R22, R404A, R134a, R407Cи т.д.
Диапазон производительности: от 11 до 343 кВт.
Типоразмерный ряд
|
Модель
|
Диаметр вентиляторов
|
Количество вентиляторов
|
Размер теплообменника
|
Количество моделей
|
|
400мм
|
500мм
|
800мм
|
630/910
|
400мм
|
другие
|
|
ACS
|
400/500/630
800/910мм
|
1-3
|
1-4
|
2-5
|
2-4
|
А,В
|
А,В,С
|
47шт.
|
|
ACL
|
400/500/630
800/910мм
|
|
ACQ
|
500/630
800/910мм
|
-
|
|
|
ACR
|
630/800/910мм
|
-
|
Состав конденсатора
Конденсаторы воздушного охлаждения АС сконструированы с учетом требований простоты монтажа и технического обслуживания.
Состав
Теплообменник
Благодаря комбинации специальной гофрированной формы ламелей с усовершенствованной системой оребрения труб теплообменник обеспечивает высокую теплопередачу при минимальном объеме заправки хладагентом. В стандартном исполнении теплообменник изготавливают из медных труб и алюминиевых ребер с шагом 2,1 мм. Каждый теплообменник проходит испытания на прочность и герметичность сухим воздухом давлением 31 бар и поставляется заправленным азотом.
Корпус и рама
Корпус изготовлен из окрашенных стальных оцинкованных листов с покрытием RAL9002. Конструкция рамы обеспечивает высокую жесткость для тяжелых условий работы. Специальная конструкция рамы защищает трубки теплообменника от вибрации и теплового расширения во время транспортировки и работы конденсатора. Опоры изготовлены из оцинкованной стали или нержавеющей стали марки AISI304. Длина опор подобрана таким образом, чтобы обеспечить равномерный расход воздуха через теплообменник.
Электродвигатели вентиляторов
В серии АС применяются экономичные высокоэффективные вентиляторы диаметрами: 400 мм со стандартным электродвигателем для подключения к электросети 1ф-220В-50Гц и 500, 630, 800 и 910 мм со стандартным электродвигателем для подключения к электросети Зф-380В-50Гц. Электродвигатели с внешним ротором изготовлены в соответствии с VDE0530/12.84. Класс защиты IP54 согласно DIN40050. Встроенная тепловая защита предохраняет обмотки электродвигателя от перегрева. Форма диффузоров оптимизирует характеристики вентиляторов и снижает уровень шума. Доступны для заказа четыре варианта конденсаторов по уровню шума вентиляторов: (S) стандартный, (L) низкий, (Q) тихий, (R) бытовой уровень шума.
Сертификация
Система качества производства Альфа Лаваль сертифицирована в соответствии с ISO9001. Все изделия произведены согласно СЕ правилам. Все серии конденсаторов прошли сертификацию в Eurovent "CertifyАН".
