AIRMAX

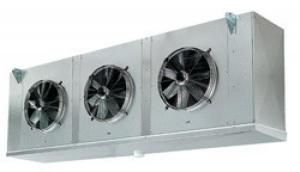

Кубические воздухоохладители Airmax производства компании AlfaLaval предназначены для заморозки, а также хранения свежих и замороженных продуктов в холодильных камерах.
Хладагенты: R22, R404A, R134a, R407Cи т.д.
Диапазон холодопроизводительности: от 8,4 до 140,0 кВт.
Объем холодильной камеры: от 200 до 5000 м³.
Температура в охлаждаемом объеме: от -40 до +30°С.

Типоразмерный ряд

Модель						Диаметр	Количество вентиляторов	Размер трубы	Тип оттайки*	Количество моделей
Применение	Шаг ребра
E– фреоновый воздухоохладитель непосредственного испарения.	4,5мм	6мм	8,5мм	10мм	12мм
	GREEN LINE GL	RED LINE RL	BLUE LINE BL	BLUE LINE BL	BLUE LINE BL	400мм	2-5	B,C	А, E, EL, HG, HG+E, W, W+E	152шт.
						500мм		A,B,C
						560мм		B,C,E
						630мм		C,E
W–гликолевый воздухоохладитель с насосной подачей хладоносителя	4,5мм	6мм	7,5мм							167шт.
	GREEN LINE GL	RED LINE RL	BLUE LINE BL			400мм	2-5	K,X,Y	А, E, EL, W, W+E
						500мм		K,X,Y
						560мм		K,X,Y,Z
						630мм		K,X,Y,Z
A–аммиачный воздухоохладитель с насосной подачей хладагента	4мм	6мм	7мм	10мм	12мм					239шт.
	GREEN LINE GL	RED LINE RL	BLUE LINE BL	BLUE LINE BL	BLUE LINE BL	500мм	1-5	A,B,C	А, E, EL, HG, HG+E,W, W+E
						560мм		B,C,D
						630мм		B,C,D
						800мм		B,C,D
H–СО₂ высокого давления	4мм	6мм	7мм	10мм	12мм					238шт.
	GREEN LINE GL	RED LINE RL	BLUE LINE BL	BLUE LINE BL	BLUE LINE BL	500мм	1-5	A,B,C	А, E, EL, HG, HG+E,W, W+E
						560мм		B,C,D
						630мм		B,C,D
						800мм		B,C,D

*А – воздушная оттайка,
E – электрооттайка (батарея + поддон), EL – электрооттайка малой мощности (батарея + поддон),
HG – оттайка горячим газом (батарея + поддон), HG+E – комбинированная (батарея оттаивается горячим газом, поддон – электрооттайкой),
W – оттайка водой, W+E – комбинированная (батарея оттаивается водой, поддон – электрооттайкой).

Состав воздухоохладителя

Воздухоохладители серии Airmax сконструированы с учетом требований простоты монтажа и технического обслуживания. В серии Airmax выпускаются испарители непосредственного кипения, рассольные и аммиачные воздухоохладители. Имеется HP-исполнение воздухоохладителей для хладагентов с давлением кипения до 50 бар (СО₂).

Состав

Теплообменник
Инновационный теплообменник разработан с целью повышения производительности при охлаждении и оттаивании, а также уменьшения массы заправляемого хладагента. Специальная гофрированная форма ребер обеспечивает большую площадь внешней поверхности, высокий коэффициент теплопередачи и быстрый слив воды из теплообменника для уменьшения времени оттаивания.
Теплообменная поверхность образована алюминиевыми ребрами и медными трубами с внутренним оребрением номинальным диаметром 12 мм (в испарителях непосредственного кипения) и 16 мм (в рассольных воздухоохладителях). Теплообменная поверхность аммиачных испарителей и воздухоохладителей HP-исполнения для СОг образована алюминиевыми ребрами и стальными трубами диаметром 18 мм.
Корпус
Корпус, изготовленный из алюминиевых панелей со специальным покрытием, может использоваться в условиях строгих гигиенических требований. Сочетание каркаса из оцинкованной стали и алюминиевого корпуса обеспечивает достаточную прочность конструкции при небольшом весе. Возможно крепление как непосредственно к монтажной поверхности, так и на опорах. Элементы конструкции крепятся болтами и винтами из нержавеющей стали. Конструкция отличается высокой прочностью и исключает вибрацию даже при работе в тяжелых условиях.
Электродвигатели вентиляторов
В серии AIRMAX применяются экономичные высокоэффективные вентиляторы с рабочими диаметрами 400, 500, 560, 630 и 800 мм. Вентиляторы диаметром 400 и 500 мм оборудованы четырехполюсными электродвигателями для подключения к электрической сети Зф-400В-50/60Гц, вентиляторы диаметром 560 и 630 мм оборудованы четырехполюсными электродвигателями для подключения к электрической сети Зф-230/400В-50/60Гц. Электродвигатели с внешним ротором изготовлены в соответствии с требованиями VDE0530/12.84 и имеют степень защиты IP54 согласно DIN 40050. Встроенная тепловая защита предохраняет обмотки электродвигателя от перегрева.
Сертификация
Система качества производства Альфа Лаваль сертифицирована в соответствии с ISO 9001. Все изделия произведены согласно СЕ правилам. Воздухоохладители непосредственного кипения прошли сертификацию в Eurovent "Certify AN".
