ALFACUBIC

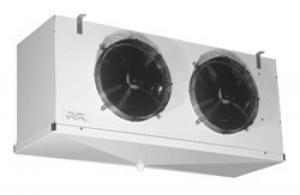

Воздухоохладители AlfaCubic производства компании AlfaLaval предназначены для заморозки, а также для хранения свежих и замороженных продуктов в холодильных камерах.
Хладагенты: R22, R404A, R134a, R407C, R717, С02 и т.д.
Диапазон холодопроизводительности: от 1,5 до 57,0 кВт.
Объем холодильной камеры: от 10 до 400 м3.
Типоразмерный ряд
|
Модель
|
Тип воздухоохладителя
|
Диаметр
|
Количество
вентиляторов
|
Размер
теплообменника
|
Тип
оттайки*
|
Тип
электродвигателей
|
|
Шаг ребра, мм
|
|
4,5
|
5,5
|
7,0
|
|
GREEN
LINE
(GL)
|
RED
LINE
(RL)
|
BLUE
LINE
(BL)
|
E - фреоновый теплообменник
непосредственного кипения
W - гликолевый воздухоохладитель
с насосной подачей хладоносителя;
А - аммиачный воздухоохладитель
с насосной подачей хладагента
|
250 мм
|
1-3
|
А, В
|
A, Е, HG, HG+E
|
S- однофазные
4-х полюсные;
6Р - однофазные
6-и полюсные;
Т - трехфазные
|
|
350 мм
|
1-4
|
А, В
|
|
400 мм
|
1-3
|
В, С
|
|
500 мм
|
2-4
|
А, В, С
|
* А - воздушная оттайка; E - электрооттайка (батарея + поддон); HG - оттайка горячим газом; HG+E - комбинированная (батарея оттаивается горячим газом, поддон - электрооттайкой).
Состав воздухоохладителя
Воздухоохладители серии AlfaCubic сконструированы с учетом требований простоты монтажа и технического обслуживания. В серии AlfaCubic выпускаются испарители непосредственного кипения, рассольные и аммиачные воздухоохладители. Имеется HP-исполнение воздухоохладителей для хладагентов с давлением кипения до 50 бар (CO2).
Состав
Теплообменник
Теплообменная поверхность образована алюминиевыми ребрами и медными трубами с внутренним оребрением номинальным диаметром 12 мм (в испарителях непосредственного кипения) или гладкими стальными трубами номинальным диаметром 12 мм (в рассольных воздухоохладителях) и 16 мм (в аммиачных испарителях с насосной подачей хладагента и воздухоохладителях HP-исполнения для CO2).
Корпус
Корпус изготовлен из предварительно окрашенных алюминиевых панелей (цвет RAL9010) со специальным покрытием. Пригоден для использования при строгих гигиенических требованиях, а также в морских условиях.
Электродвигатели вентиляторов
Вентиляторы оборудованы четырехполюсными электродвигателями для подключения к электрической сети 1ф-220В-50Гц или 3ф-380В-50Гц. Степень защиты IP54 соответствует требованиям DIN 40050. Встроенная тепловая защита предохраняет обмотки электродвигателя от перегрева.
Сертификация
Система качества производства Альфа Лаваль сертифицирована в соответствии с ISO 9001. Все изделия произведены согласно CE правилам. Воздухоохладители непосредственного кипения прошли сертификацию в Eurovent “CertifyAll”.
