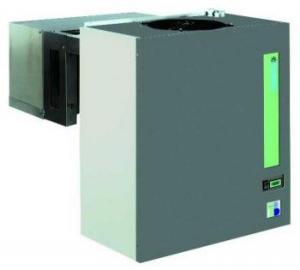

Торговое холодильное оборудование, модель ACK-300 Артикул: ACK-300 Производитель: Technoblock Страна: Италия Технические параметры
Общая характеристика серии AC
Электронная панель управления
Выпускаются с компрессорами Bitzer, Aspera, Maneurop, Tecumseh
Дросселирование хладагента через капиллярную трубку
Кабель для подключения обогрева двери в низкотепературных агрегатах
Агрегаты с трехфазным напряжением оснащены прессостатом высокого давления
Трубопровод слива конденсата и талой воды во время оттайки
Обогреватель слива талой воды при оттайке в средне- и низкотемпературных агрегатах
Агрегаты серии AC надеваются сверху на панель стены камеры
Температуру окружающей среды рекомендуют не ниже 10°С
В случае установки данного оборудования на открытом воздухе необходимо предохранять агрегат от непогоды
Норма зарядки агрегата хладагентом указана в таблице ниже
Параметры для таблицы быстрого выбора для камер хранения
Плотность загрузки
камеры до 100 куб. м .........................350 кг/куб. м
камеры свыше 100 куб. м (груз на поддонах)....122 кг/куб. м
Суточный оборот
камеры до 100 куб. м..........................10%
камеры свыше 100 куб. м (груз на поддонах)....20%
Толщина стен камеры (сэндвич-панели из пенополиуретана)
Высокая и средняя температура (Н-М)...........70 мм
Низкая температура (В-К)(кроме моделей ID-IB формы 4и5)100 мм
Низкая температура (В-К)(модели ID-IB формы 4и5).......120 мм
Температура поступления продукта в камеру........на 5°С выше температуры хранения
Общие сведения
номер формы
3
масса нетто, кг
114
упаковка, см
84х115х103
масса брутто, кг
167
напряжение
380/3/50
энергопотр. кВт
2,18
хладагент R-404a, кг
1,6
схема монтажа
Схема
Конденсатор
шаг ребер, мм
3,2
поверхность, кв.м.
15
вентиляторы
1
мощность, Вт
67
диаметр, мм
300
производ-ть, м.куб/ч
1600
Воздухоохладитель
тип оттайки
газом
шаг ребер, мм
4,2
поверхность,кв.м.
12,6
разность темпер-р,С
6,0
вентиляторы
1
мощность, Вт
90
диаметр, мм
315
длина струи, м
8
производит.м.куб/ч
1830
Электрокабели
внешний силовой
5x2,5
освещение камеры
3x1,0
обогрев двери
3x1,0
Таблица выбора
Т в камере
Т внешняя
Холодопроизв.
Q, Вт
Vmax камеры, м.куб.
-18°С
20°С
2835
37,7
32°С
2215
23,9
43°С
1615
17,2
-22°С
20°С
2400
29,5
32°С
1785
17,4
43°С
1265
12,1
-25°С
20°С
2085
23,7
32°С
1525
14,0
43°С
1055
9,3
Особые условия заказа Дополнительная поставка по запросу
Конденсатор водяного охлаждения; агрегаты, им оснащенные, поставляются с уже отрегулированным прессостатом высокого давления (также и однофазные агрегаты), с клапаном контроля конденсации и вентилятором охлаждения компрессора
Панель дистанционного управления; поставляется уже присоединенная к агрегату кабелем длиной 2,5 м (изменяется от запроса)
Монитор напряжения
Прессостат высокого давления (для однофазных агрегатов)
Прессостат вентилятора конденсатора
Электрообогреватель щитка управления
Электрообогреватель картера компрессора
Технические данные
Назначение: коммерческое использование Тип агрегата: моноблок Хлад- агент: R404A Напря- жение (В): 380 Tемпер.в камере (°С): (-18... -25) V min камеры (куб.м): 14,0 V max камеры (куб.м): 23,9
