Торговое холодильное оборудование ACK-203

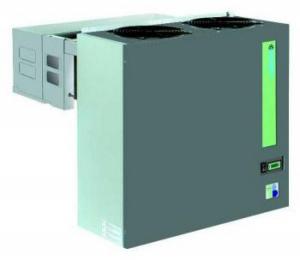

Торговое холодильное оборудование, модель ACK-203
Артикул: ACK-203
Производитель: Technoblock
Страна: Италия
Технические параметры

Общая характеристика серии AC

• Электронная панель управления
• Выпускаются с компрессорами Bitzer, Aspera, Maneurop, Tecumseh
• Дросселирование хладагента через капиллярную трубку
• Кабель для подключения обогрева двери в низкотепературных агрегатах
• Агрегаты с трехфазным напряжением оснащены прессостатом высокого давления
• Трубопровод слива конденсата и талой воды во время оттайки
• Обогреватель слива талой воды при оттайке в средне- и низкотемпературных агрегатах
• Агрегаты серии AC надеваются сверху на панель стены камеры
• Температуру окружающей среды рекомендуют не ниже 10°С
• В случае установки данного оборудования на открытом воздухе необходимо предохранять агрегат от непогоды
• Норма зарядки агрегата хладагентом указана в таблице ниже


  Параметры для таблицы быстрого выбора для камер хранения
• Плотность загрузки
  камеры до 100 куб. м .........................350 кг/куб. м
  камеры свыше 100 куб. м (груз на поддонах)....122 кг/куб. м
• Суточный оборот
  камеры до 100 куб. м..........................10%
  камеры свыше 100 куб. м (груз на поддонах)....20%
• Толщина стен камеры (сэндвич-панели из пенополиуретана)
  Высокая и средняя температура (Н-М)...........70 мм
  Низкая температура (В-К)(кроме моделей ID-IB формы 4и5)100 мм
  Низкая температура (В-К)(модели ID-IB формы 4и5).......120 мм
• Температура поступления продукта в камеру........на 5°С выше температуры хранения

  Общие сведения

  номер формы	2	масса нетто, кг	80
  упаковка, см	87х93х93	масса брутто, кг	121
  напряжение	380/3/50	энергопотр. кВт	2,61
  хладагент R-404a, кг	1,0	схема монтажа	Схема

  Конденсатор

  шаг ребер, мм	3,2	поверхность, кв.м.	8,9
  вентиляторы	2	мощность, Вт	73
  диаметр, мм	254	производ-ть, м.куб/ч	2160

  Воздухоохладитель

  тип оттайки	газом	шаг ребер, мм	4,2
  поверхность,кв.м.	7,8	разность темпер-р,С	8,3
  вентиляторы	2	мощность, Вт	31
  диаметр, мм	200	длина струи, м	5
  производит.м.куб/ч		1070

  Электрокабели

  внешний силовой	5x1,5	освещение камеры	3x1,0
  обогрев двери		3x1,0

  Таблица выбора

  Т в камере	Т внешняя	Холодопроизв. Q, Вт	Vmax камеры, м.куб.
  -18°С	20°С	2650	35,3
  	32°С	1990	21,4
  	43°С	1500	16,0
  -22°С	20°С	2180	26,8
  	32°С	1590	15,6
  	43°С	1175	11,1
  -25°С	20°С	1890	21,4
  	32°С	1350	12,3
  	43°С	980	8,6


  Особые условия заказа
  Дополнительная поставка по запросу
• Конденсатор водяного охлаждения; агрегаты, им оснащенные, поставляются с уже отрегулированным прессостатом высокого давления (также и однофазные агрегаты), с клапаном контроля конденсации и вентилятором охлаждения компрессора
• Панель дистанционного управления; поставляется уже присоединенная к агрегату кабелем длиной 2,5 м (изменяется от запроса)
• Монитор напряжения
• Прессостат высокого давления (для однофазных агрегатов)
• Прессостат вентилятора конденсатора
• Электрообогреватель щитка управления
• Электрообогреватель картера компрессора

Технические данные

Назначение: коммерческое использование
Тип агрегата: моноблок
Хлад- агент: R404A
Напря- жение (В): 380
Tемпер.в камере (°С): (-18... -25)
V min камеры (куб.м): 12,3
V max камеры (куб.м): 21,4
