Выпускаются с компрессорами Bitzer, Aspera, Maneurop, Tecumseh
Дросселирование хладагента через капиллярную трубку
Кабель для подключения обогрева двери в низкотепературных агрегатах
Агрегаты с трехфазным напряжением оснащены прессостатом высокого давления
Трубопровод слива конденсата и талой воды во время оттайки
Обогреватель слива талой воды при оттайке в средне- и низкотемпературных агрегатах

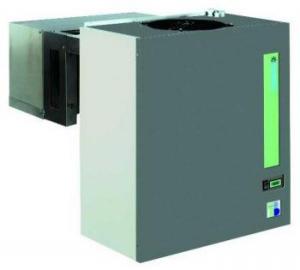

Агрегаты серии AC надеваются сверху на панель стены камеры
Температуру окружающей среды рекомендуют не ниже 10°С
В случае установки данного оборудования на открытом воздухе необходимо предохранять агрегат от непогоды
Используемый хладагент в моноблоках серии ACB фреон марки R-22
Норма зарядки агрегата хладагентом указана в таблице ниже
Параметры для таблицы быстрого выбора для камер хранения
Плотность загрузки
камеры до 100 куб. м .........................350 кг/куб. м
камеры свыше 100 куб. м (груз на поддонах)....122 кг/куб. м
Суточный оборот
камеры до 100 куб. м..........................10%
камеры свыше 100 куб. м (груз на поддонах)....20%
Толщина стен камеры (сэндвич-панели из пенополиуретана)
Высокая и средняя температура (Н-М)...........70 мм
Низкая температура (В-К)(кроме моделей ID-IB формы 4и5)100 мм
Низкая температура (В-К)(модели ID-IB формы 4и5).......120 мм
Температура поступления продукта в камеру........на 5°С выше температуры хранения
Общие сведения
номер формы
3
масса нетто, кг
117
упаковка, см
84х115х103
масса брутто, кг
170
напряжение
380/3/50
энергопотр. кВт
3,62
хладагент R-22, кг
1,6
схема монтажа
Схема
Конденсатор
шаг ребер, мм
3,2
поверхность, кв.м.
15
вентиляторы
1
мощность, Вт
67
диаметр, мм
300
производ-ть, м.куб/ч
1600
Воздухоохладитель
тип оттайки
газом
шаг ребер, мм
4,2
поверхность,кв.м.
12,6
разность темпер-р,С
5,6
вентиляторы
1
мощность, Вт
90
диаметр, мм
315
длина струи, м
8
производит.м.куб/ч
1830
Электрокабели
внешний силовой
5x4,0
освещение камеры
3x1,0
обогрев двери
3x1,0
Таблица выбора
Т в камере
Т внешняя
Холодопроизв.
Q, Вт
Vmax камеры, м.куб.
-18°С
20°С
3745
54,0
32°С
2705
38,9
43°С
2105
28,6
-22°С
20°С
3070
42,4
32°С
2295
30,9
43°С
1655
21,6
Особые условия заказа Дополнительная поставка по запросу
Конденсатор водяного охлаждения; агрегаты, им оснащенные, поставляются с уже отрегулированным прессостатом высокого давления (также и однофазные агрегаты), с клапаном контроля конденсации и вентилятором охлаждения компрессора
Панель дистанционного управления; поставляется уже присоединенная к агрегату кабелем длиной 2,5 м (изменяется от запроса)
Монитор напряжения
Прессостат высокого давления (для однофазных агрегатов)
Прессостат вентилятора конденсатора
Электрообогреватель щитка управления
Электрообогреватель картера компрессора
Технические данные
Назначение: коммерческое использование Тип агрегата: моноблок Хлад- агент: R22 Напря- жение (В): 380 Tемпер.в камере (°С): (-18... -22) V min камеры (куб.м): 30,9 V max камеры (куб.м): 38,9
