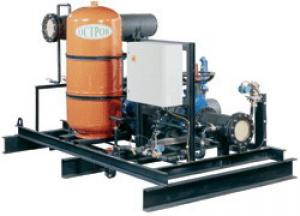

Насосные установки AHC

Насосные установки AHC

Насосные установки предназначены для обеспечения циркуляции хладоносителя или охлаждающей среды, а также для организации оборотного водоснабжения в различных областях промышленности.
Количество установок типоразмерного ряда - 21 шт.
Напор хладоносителя от 153 до 393 кПа.
Расход хладоносителя от 0,8 до 440 м3/ч.

Типоразмерный ряд

Установки с рабочими насосами

Один рабочий насос

Два рабочих насоса

Установка

Номинальная рабочая точка насоса

Установка

Номинальная рабочая точка насоса

G, м3

H, м

G, м3

H, м

AHС2/1/1-H

1,8

15,3

AHС-26/2/2-H

25,8

19,2

AHС-13/1/1-H

12,9

19,2

AHС-60/2/2-H

54,8

24,1

AHС-30/1/1-H

27,4

24,1

AHС-110/2/2-H

112,4

33,8

AHС-55/1/1-H

56,2

33,8

AHС-240/2/2-H

242,0

33,3

AHС-120/1/1-H

121,0

33,3

AHС-340/2/2-H

344,0

42,0

AHС-170/1/1-H

172,0

42,0







Установки с рабочими и резервными насосами

Один рабочий насос и один резервный насос

Два рабочих насоса и один резервный насос

Установка

Номинальная рабочая точка насоса

Установка

Номинальная рабочая точка насоса

G, м3

H, м

G, м3

H, м

AHС-13/1/2-H

12,9

19,2

AHС-26/2/3-H

25,8

19,2

AHС-30/1/2-H

27,4

24,1

AHС-60/2/3-H

54,8

24,1

AHС-55/1/2-H

56,2

33,8

AHС-110/2/3-H

112,4

33,8

AHС-120/1/2-H

121,0

33,3

AHС-240/2/3-H

242,0

33,3

AHС-170/1/2-H

172,0

42,0

AHС-340/2/3-H

344,0

42,0

Структура наименования



1- насосная установка для закрытой гидросистемы;
2- номинальная производительность рабочих насосов (м3/час);
3- число рабочих насосов;
4- общее число насосов;
5- исполнение установки;
6- возможные опции.

Состав установки

Установки представляют собой изделия полной заводской готовности, смонтированные на единой раме. Заводская готовность предусматривает соединение гидравлических элементов установки трубопроводами и коммутацию шкафа управления с электрическими элементами установки. Для применения в составе системы холодоснабжения требуются подключение трубопроводов хладоносителя, а также электрических кабелей к шкафу управления от распределительного устройства.

Состав

От одного до трех центробежных циркуляционных насосов Grundfos

со специальным уплотнением вала, совместимым с водой и гликолевыми растворами. Насосы установок, начиная с модели AHC-30/1/1-H, оснащаются встроенным реле тепловой защиты электродвигателя насоса. Насосы в установках могут использоваться в следующих комбинациях: без резервных насосов (один или два рабочих насоса) или с резервным насосом, автоматически подключаемым при аварии рабочего (один рабочий и один резервный или два рабочих и один резервный насос);

Теплоизолированный трубопровод всасывания хладоносителя, включающий всасывающий коллектор, а также для каждого насоса сетчатый фильтр и запорную арматуру;

Теплоизолированный трубопровод подачи хладоносителя, включающий подающий коллектор, а также для каждого насоса обратный клапан и за-порную арматуру;

Сервисные краны для удаления воздуха и технического обслуживания на трубопроводах всасывания и подачи хладоносителя.

Система управления

Система управления обеспечивает функции управления, автоматической защиты и коммутации силовых цепей установки.

Состав системы:

-Манометры на патрубках всасывания и подачи насосов, оснащенные трехходовыми кранами для обслуживания;

-Пылевлагозащищенный шкаф управления и электропитания установки, полностью скоммутированный с элементами установки (класс защиты по ГОСТ 14254 - IP54). Корпус шкафа управления изготовлен из металла, окрашенного порошковой эмалью, устойчивой к неблагоприятным условиям окружающей среды.

Функциональные возможности системы:

-Управление работой насосов (пуск, останов, переключение при наличии резервного насоса);

-Управление заслонкой с электроприводом (если установлена опция Р);

-Управление трехходовым регулирующим клапаном (если установлена опция Т);

-Контроль давления всасывания (если установлена опция S);

-Автоматическое переключение на резервный насос при отказе основного насоса ("горячий" резерв);

-Защита электродвигателя насоса от перегрузки (начиная с модели AHС-30/1/1-H);

-Индикация режимов работы установки (для каждого насоса: «Работа насоса», «Авария насоса»);

-Аварийное отключение.

Рама

-Изготовлена из стального проката, обладает высокой жесткостью;

-Окрашена высококачественной противокоррозионной композицией, устойчивой к неблагоприятным воздействиям окружающей среды;

-Обеспечивает удобный доступ ко всем элементам установки для технического обслуживания и ремонта;

-Обеспечивает простоту строповки изделия при погрузочно-разгрузочных работах;

-Обеспечивает простоту крепления установки к фундаменту на месте установки.

Дополнительные опции и комплекты

-Система регулирования расхода хладоносителя (опция P), включающая теплоизолированный трубопровод перепуска, оснащенный регулятором расхода, теплоизолированный обратный трубопровод, оснащенный краном слива, запорной арматурой и манометром с трехходовым краном для обслуживания и датчик давления;

-Система поддержания температуры охлаждаемой жидкости (опция Т), включающая трехходовой регулирующий клапан, датчик температуры, теплоизолированный обратный трубопровод, оснащенный краном слива, запорной арматурой и манометром с трехходовым краном для обслуживания и датчик давления;

-Система подпитки и компенсации теплового расширения хладоносителя (опция S), включающая мембранный расширительный бак, предохранительный клапан, манометр с трехходовым краном для обслуживания, датчик давления и трубопровод подпитки, оснащенный обратным клапаном и запорной арматурой;

Документация, поставляемая с изделием:

-Паспорт

-Формуляр

-Руководство по эксплуатации

-Технический каталог

-Схема электрическая принципиальная.
